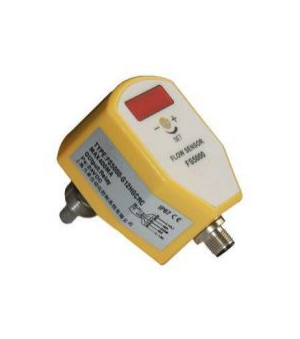

一、原理結構
基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走。電阻值被改變。兩個電阻差值被用作判斷流速的依據。
二、特點
無活動部件，免維護，安裝方便，一種型號適用多種管徑要求。開關量連續可調，壓力損失低，結構緊湊。LED顯示流動趨勢及開關狀態。
三、技術參數
| 設定范圍 | 1-150cm/s(水)，3-300cm/s(油)，20-2000cm/s(空氣) |
| 信號輸出 | PNP,NPN,繼電器，常開+常閉(SPDT) |
| 供 電 | 24V±20%DC |
| 接通電流 | 最大400mA(PNP/NPN型) 4A(繼電器) |
| 空載電流 | 最大80mA |
| 流量指示 | LED燈(10個) |
| 設定方式 | 調節電位計設定 |
| 耐壓范圍 | 100bar |
| 溫度梯度 | ≤4C/S |
| 響應時間 | 1-13S,典型值2S |
| 初始化時間 | 8S |
| 電氣保護 | 反相，短路，過載保護 |
| 防護等級 | IP67 |
| 介質溫度 | -20℃-80℃ |
| 環境溫度 | -20℃-80℃ |
| 儲存溫度 | -20℃-100℃ |
| 接線方式 | M20*1.5 |
| 材 質 | 傳感器：不銹鋼 外殼主體：工程塑料 |
| 重 量 | 0.4Kg |
四、接線圖
五、尺寸圖
六、LED功能及設定（開關量型）
將流量開關裝好，使介質以需要監測的流速流動，調整電位計，使第一個紅色 LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使紅色LED多亮一些。
七、安裝
八、選型表
| TXZL5000 | - | G12 | H | G | P | R | C | /T | 詳述 |
| TXZL5000 | - | TXZL5000系列電子式流量開關(傳感器) | |||||||
| G12 | 接口螺紋G1/2 | ||||||||
| G14 | 接口螺紋G1/4 | ||||||||
| K50 | 衛生型標準卡盤Ф50.5 | ||||||||
| H | 接口螺紋：外螺紋 | ||||||||
| G | 直流24V±20%供電 | ||||||||
| P | PNP輸出 | ||||||||
| N | NPN輸出 | ||||||||
| C | 繼電器輸出 | ||||||||
| R | 常開+常閉輸出(SPDT) | ||||||||
| C | 接插件式 | ||||||||
| Z | 直接附線式 | ||||||||
| /T | 高溫型(最高耐溫150℃) | ||||||||
| /50 | 傳感器探桿長度50mm |
